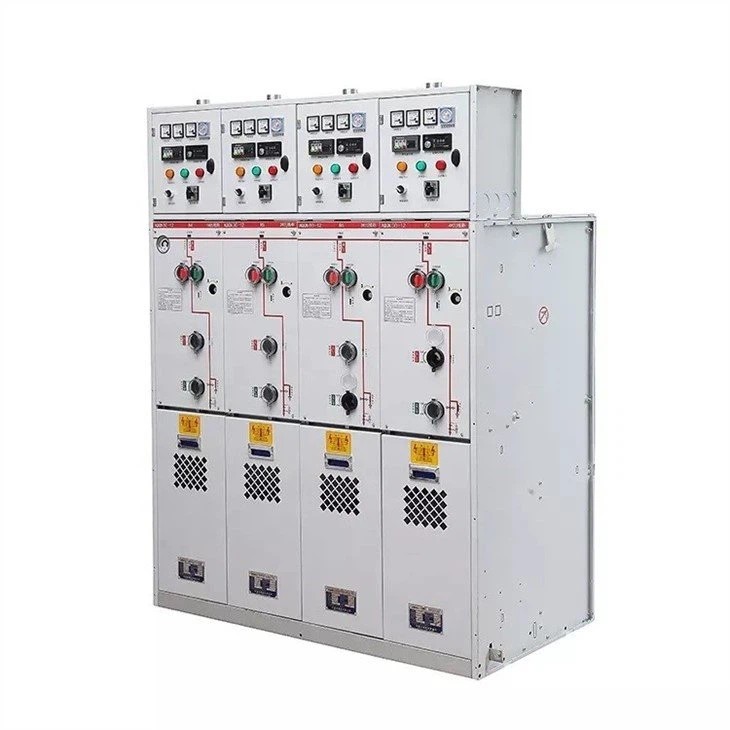

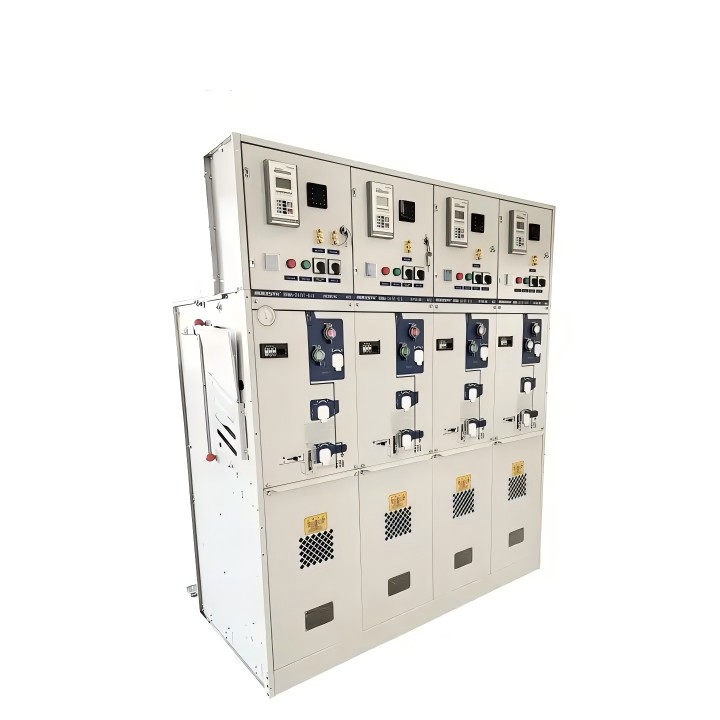

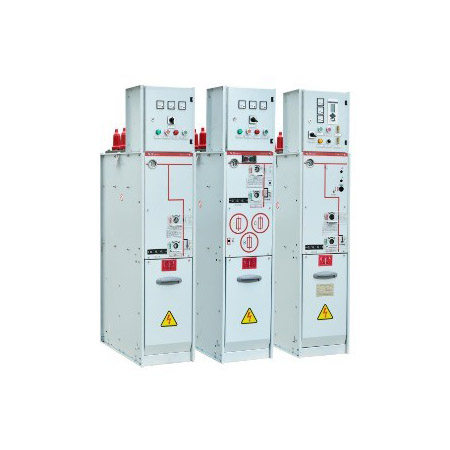

24kV Ring Main Unit SF6 Gas Insulated Switchgear

တရုတ်နိုင်ငံရှိ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Comewill သည် သင့်အား အရည်အသွေးမြင့် 24kV Ring Main Unit SF6 Gas Insulated Switchgear ကို ပံ့ပိုးပေးလိုသည်မှာ စွမ်းဆောင်ရည်မြင့်မားသော အလယ်အလတ်ဗို့အားဖြန့်ဖြူးမှုအတွက် တီထွင်ထားသော၊ ဤ SF6 ဓာတ်ငွေ့လျှပ်ကာခလုတ်ဂီယာတွင် စက်ရုပ်လေဆာဂဟေဆော်ထားသော သံမဏိကန်များနှင့် IP67 အကာအကွယ်ပါရှိပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

အရည်အသွေးပြည့်မီသော 24kV Ring Main Unit SF6 Gas Insulated Switchgear ကို ရှာဖွေနေပါသလား။ Comewill စက်ရုံသည် စွယ်စုံရ၊ modular RMU ဖြေရှင်းချက်ကို ပေးသည်။ 24kV အထိ အဆင့်သတ်မှတ်ထားသော ဗို့အားနှင့် 0.25‰အောက် ယိုစိမ့်မှုနှုန်းများဖြင့်၊ ကျွန်ုပ်တို့၏ switchgear သည် vacuum/SF6 circuit breakers နှင့် 3-station load switches များကို ပေါင်းစပ်ထားသည်။

ထုတ်ကုန်အားသာချက်များ

စက်ရုပ်လေဆာဂဟေဆော်ခြင်းနည်းပညာ- အဏုကြည့်မှန်ပြောင်းအကွဲအပြဲများဖြစ်လွယ်သည့် လက်ဖြင့်ဂဟေဆော်ခြင်းမတူဘဲ ကျွန်ုပ်တို့၏ SF6 "လေအိတ်များ" (ဓာတ်ငွေ့တိုင်ကီများ) သည် တိကျသောစက်ရုပ်များကို အသုံးပြု၍ အလုံပိတ်ပါသည်။ ၎င်းသည် တစ်နှစ်လျှင် ≤0.25‰ ယိုစိမ့်မှုနှုန်းကို သေချာစေပြီး စံသတ်မှတ်ချက်များကို သိသိသာသာကျော်လွန်စေသည်။

ရှည်လျားသောလျှပ်စစ်အသက်တာ- Load Switches- မကြာခဏပြောင်းခြင်းလုပ်ငန်းဆောင်တာများအတွက် အမြင့်ဆုံးအဆင့်ဖြစ်သော E3 အဆင့်သို့ရောက်ရှိ။

Circuit Breakers များ- မကြာခဏ အဆက်အသွယ် အစားထိုးခြင်း မပြုဘဲ ပြင်းထန်သော တိုတောင်းသော ဆားကစ်ဖြတ်တောက်ခြင်း စွမ်းဆောင်ရည်ကို အာမခံသည့် E2 အဆင့်သို့ ရောက်ရှိသည်။

သဘာဝပတ်ဝန်းကျင် ခံနိုင်ရည်ရှိမှု- IP67 အဆင့်သတ်မှတ်ချက်ဖြင့်၊ မူလဗို့အားမြင့်အစိတ်အပိုင်းများကို ဖုန်မှုန့်များနှင့် ရေထဲတွင် ယာယီနှစ်မြှုပ်ခြင်းမှ လုံးလုံးလျားလျားကာကွယ်ထားပြီး 24kV Ring Main Unit SF6 Gas Insulated Switchgear သည် စိုစွတ်သောကမ်းရိုးတန်းဒေသများ သို့မဟုတ် ဖုန်ထူသော စက်မှုလုပ်ငန်းသုံးစက်ရုံများအတွက် ပြီးပြည့်စုံပါသည်။

လည်ပတ်မှုဘေးကင်းရေး- ဓာတ်ငွေ့ဖိအားကို 1.4 bar တွင် တင်းကြပ်စွာ ကန့်သတ်ထားပြီး 3-station load switch design သည် ရှင်းလင်းပြတ်သားသော "Closed-Open-Earth" positioning ကို အမျိုးအစားစမ်းသပ်မှုအစီရင်ခံစာများဖြင့် အပြည့်အဝအတည်ပြုထားသည်။

ထုတ်ကုန်ဘောင်များ-

* SF6 လျှပ်ကာကွင်း ပင်မယူနစ်
* အိမ်တွင်းအလတ်စား ဗို့အားဖြန့်ဖြူးရေးခလုတ်ဂီယာ
*အဆင့်သတ်မှတ်ထားသော ဗို့အား- 3.3kV၊ 6kV၊ 10kV၊ 11kV၊ 12.5kV၊ 13.8kV၊ 15kV၊ 17kV၊ 22kV၊ 24kV၊ 33kV၊ 36kV၊ 40.5kV။
* ကြမ်းပြင်
* တစ်နှစ်လျှင် ယိုစိမ့်နှုန်း ≤0.25‰
* SF6 ဓာတ်ငွေ့ဖိအား 20 ℃မှာ 0.4bars (ဆွေမျိုးဖိအား)
*စံသတ်မှတ်ချက်- IEC၊ ANSI၊ GB

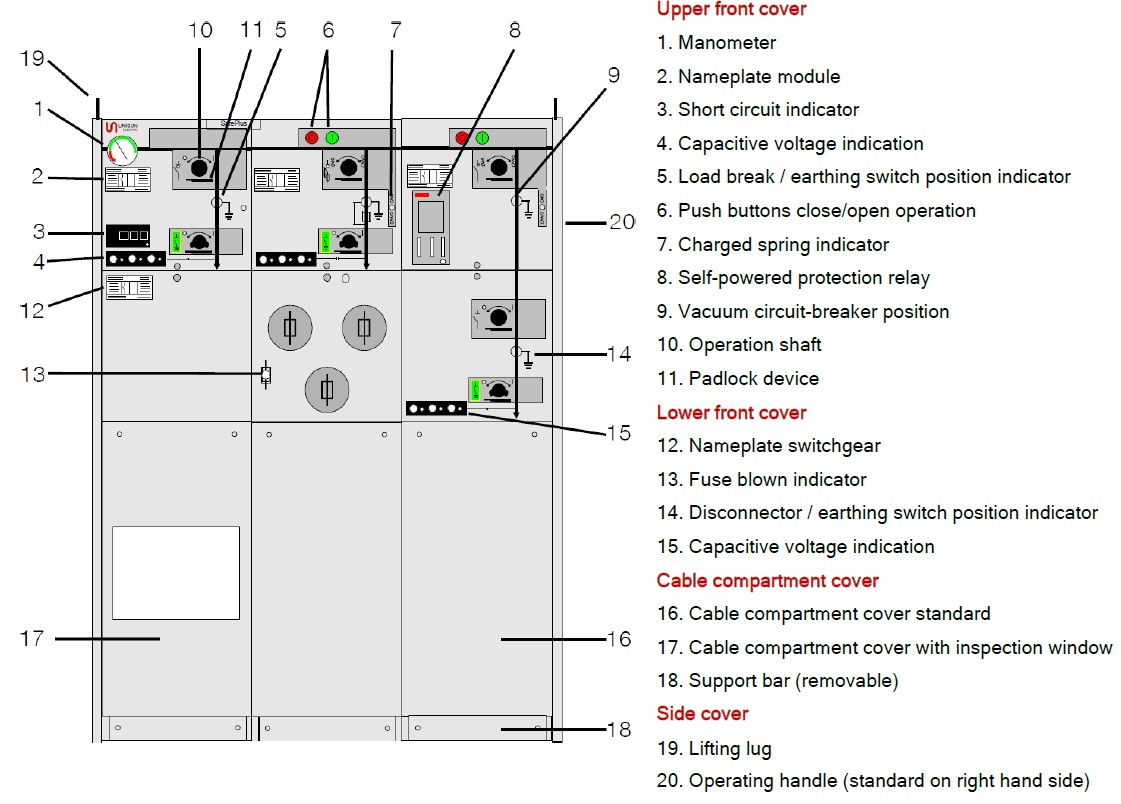

ရူပကာယ

C ကက်ဘိနက်၏နည်းပညာပိုင်းဆိုင်ရာရက်စွဲ

အဆင့်သတ်မှတ်ထားသော ဗို့အား	kV	12	၁၇၊၅	24	36
ပါဝါကြိမ်နှုန်းသည် ဗို့အားကို ခံနိုင်ရည်ရှိသည်။	kV	၂၈၁)၊	38	50	70
Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	kV	95	95	125	170
ပုံမှန်လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	A	630	630	630	630
ချိုးဖျက်နိုင်စွမ်းများ
- တက်ကြွသောဝန်	A	630	630	630	630
- အပိတ်အဝိုင်း	A	650	650	650	630
- အားသွင်းကြိုးကို ပိတ်ပါ။	A	140	140	140	20
- မြေကြီးပြတ်ရွေ့	A	205	160	160	60
- earth-fault cable အားသွင်းခြင်း။	A	117	91	91	35
စွမ်းရည်မြှင့်တင်ခြင်း။	kA	62.5	52.5	52.5	50
အချိန်တို လက်ရှိ 3 စက္ကန့်။	kA	25	21	21	20
စက်မှုလုပ်ငန်းအရေအတွက်	အပိတ်/အဖွင့် လက်စွဲ ၁၀၀၀
Earthing ခလုတ်
အဆင့်သတ်မှတ်ထားသော ဗို့အား	kV	12	၁၇၊၅	24	36
ပါဝါကြိမ်နှုန်းသည် ဗို့အားကို ခံနိုင်ရည်ရှိသည်။	kV	၂၈၁)၊	38	50	70
Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	kV	95	95	125	170
စွမ်းရည်မြှင့်တင်ခြင်း။	kA	62.5	50	50	50
အချိန်တို လက်ရှိ 3 စက္ကန့်။	kA	25	21	21	20
စက်မှုလုပ်ငန်းအရေအတွက်	အပိတ်/အဖွင့် လက်စွဲ ၁၀၀၀

42kV ပါဝါကြိမ်နှုန်းဖြင့် ရရှိနိုင်သော ဗို့အားခံနိုင်ရည်ရှိသည်။

F ကက်ဘိနက်၏နည်းပညာပိုင်းဆိုင်ရာရက်စွဲ

ချိတ်ဆက်မှုဖြုတ်ပါ။
အဆင့်သတ်မှတ်ထားသော ဗို့အား	kV	12	၁၇၊၅	24	36
ပါဝါကြိမ်နှုန်းသည် ဗို့အားကို ခံနိုင်ရည်ရှိသည်။	kV	၂၈၂)၊	38	50	70
Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	kV	95	95	125	170
ပုံမှန်လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	A	200	200	200	630
ချိုးဖျက်နိုင်စွမ်းများ
- Load Transformer ကိုပိတ်ပါ။	A	20	20	20	630
စွမ်းရည်မြှင့်တင်ခြင်း။	kA	၁)	၁)	၁)	50
စက်မှုလုပ်ငန်းအရေအတွက်	အပိတ်/အဖွင့် လက်စွဲ ၁၀၀၀
Earthing ခလုတ်
အဆင့်သတ်မှတ်ထားသော ဗို့အား	kV	12	၁၇၊၅	24	36
ပါဝါကြိမ်နှုန်းသည် ဗို့အားကို ခံနိုင်ရည်ရှိသည်။	kV	၂၈၂)၊	38	50	70
Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	kV	95	95	125	170
စွမ်းရည်မြှင့်တင်ခြင်း။	kA	12.5	12.5	12.5	50
လက်ရှိ အချိန်တို 1 စက္ကန့်။	kA	5	5	5	20
စက်မှုလုပ်ငန်းအရေအတွက်	အပိတ်/အဖွင့် လက်စွဲ ၁၀၀၀

1) မြင့်မားသောဗို့အား fuse-လင့်ခ်များဖြင့် ကန့်သတ်ထားသည်။
2) 42kV ပါဝါကြိမ်နှုန်းဖြင့် ဗို့အားခံနိုင်ရည်ရှိသည်။

V အစိုးရအဖွဲ့၏ နည်းပညာပိုင်းဆိုင်ရာ ရက်စွဲ

ချိတ်ဆက်မှုဖြုတ်ပါ။
အဆင့်သတ်မှတ်ထားသော ဗို့အား	kV	12	၁၇၊၅	24	36
ပါဝါကြိမ်နှုန်းသည် ဗို့အားကို ခံနိုင်ရည်ရှိသည်။	kV	၂၈၁)၊	38	50	70
Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	kV	95	95	125	170
ပုံမှန်လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	A	၂၀၀/၆၃၀၂)၊
ချိုးဖျက်နိုင်စွမ်းများ
- ဝါယာရှော့ပြတ်တောက်ခြင်းလျှပ်စီးကြောင်း	kA	21	16	16	20
စွမ်းရည်မြှင့်တင်ခြင်း။	kA	52.5	40	40	50
အချိန်တို လက်ရှိ 3 စက္ကန့်။ ၃)	kA	21	16	16	20
စက်မှုလုပ်ငန်းအရေအတွက်	2000 အပိတ်/အဖွင့် လက်စွဲစာအုပ်
လည်ပတ်မှုအပိုင်း	O – 3 မိနစ် – CO – 3 မိနစ် – CO
Earthing switch သည် downstream
အဆင့်သတ်မှတ်ထားသော ဗို့အား	kV	12	၁၇၊၅	24	36
ပါဝါကြိမ်နှုန်းသည် ဗို့အားကို ခံနိုင်ရည်ရှိသည်။	kV	၂၈၁)၊	38	50	70
Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	kV	95	95	125	170
စွမ်းရည်မြှင့်တင်ခြင်း။	kA	52.5	40	40	50
အချိန်တို လက်ရှိ 3 စက္ကန့်။	kA	21	16	16	20
စက်မှုလုပ်ငန်းအရေအတွက်	အပိတ်/အဖွင့် လက်စွဲ ၁၀၀၀

1)          42kV ပါဝါကြိမ်နှုန်းဖြင့် ဗို့အားခံနိုင်ရည်ရှိသည်။
2)          အသုံးပြုထားသော ကြမ်းပြင်အမျိုးအစားပေါ် မူတည်
3)     အင်တာဖေ့စ် A – 12.5kA/1s၊ အင်တာဖေ့စ် B – 16kA/1s

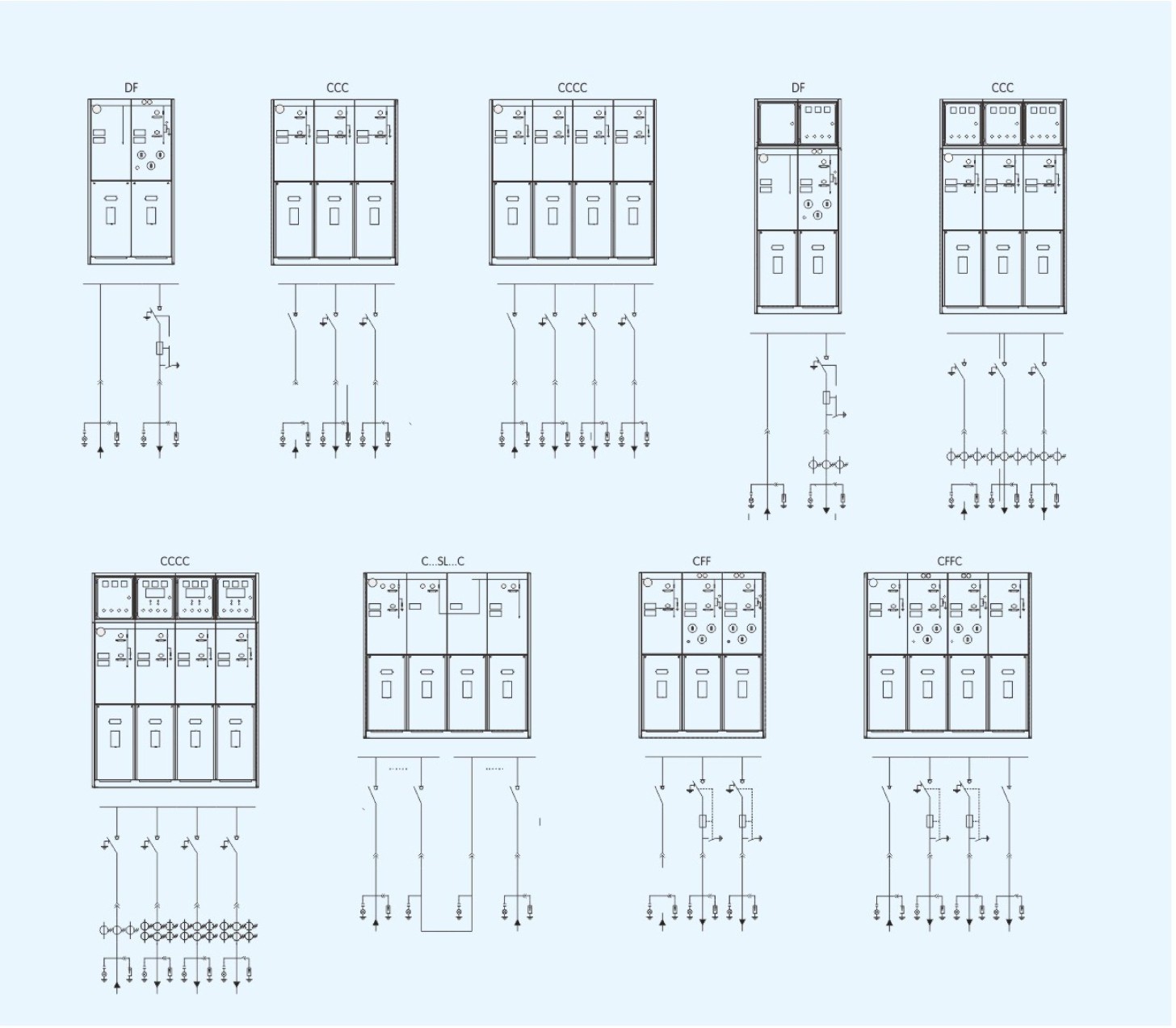

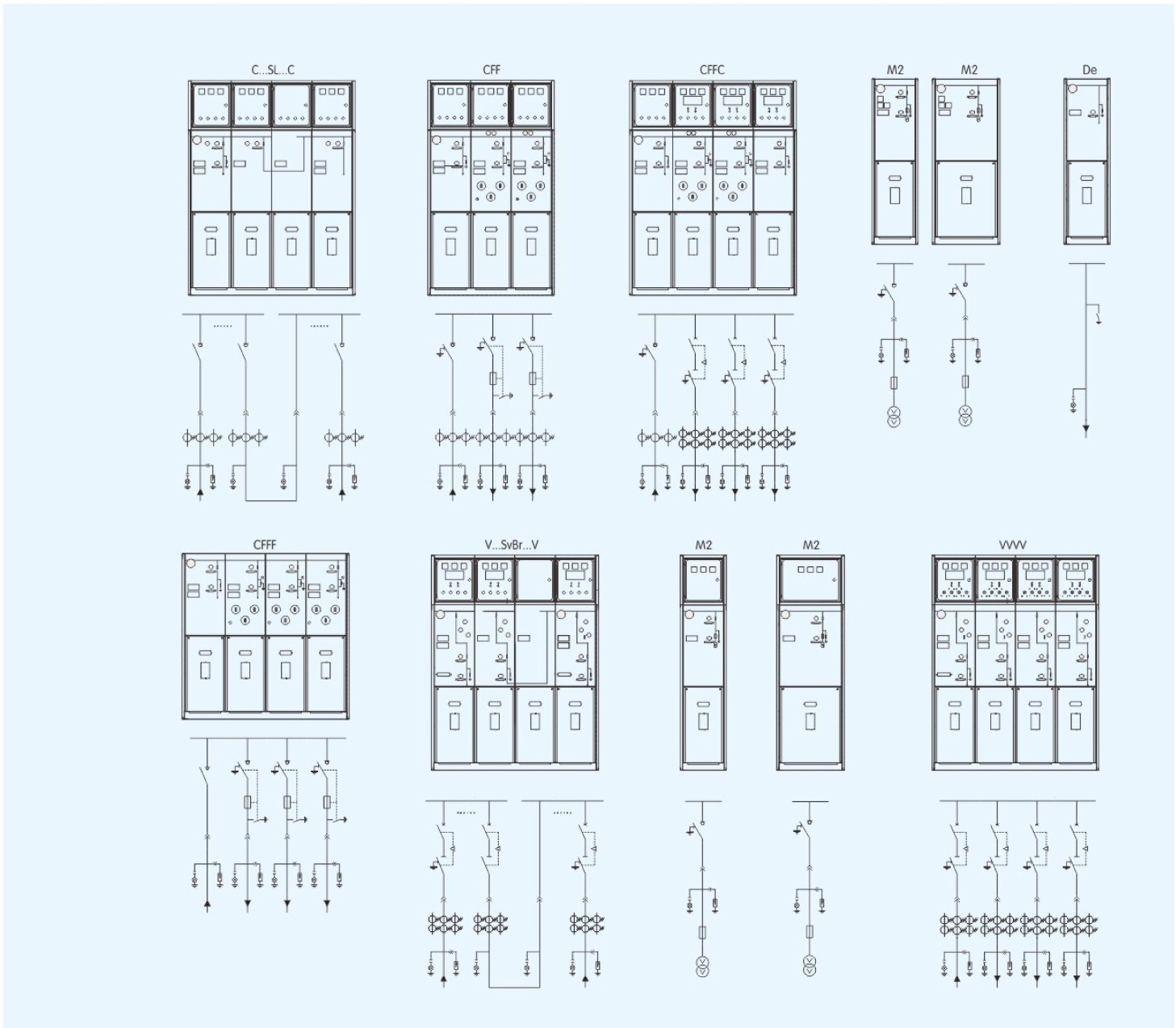

အခြေခံအဆောက်အဦ ဇယား

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- မင်းရဲ့ RMU စီးရီးအတွက် အမြင့်ဆုံးအဆင့်သတ်မှတ်ထားတဲ့ ဗို့အားက ဘယ်လောက်လဲ။

A: ကျွန်ုပ်တို့၏ အထင်ကရမော်ဒယ်သည် 24kV ယူနစ်ဖြစ်သော်လည်း၊ ကျွန်ုပ်တို့၏အကွာအဝေးသည် 3.3kV မှ 40.5kV အထိ နိုင်ငံတကာ လိုင်းလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

Q2- Vacuum နှင့် SF6 Circuit Breakers များအကြား ရွေးချယ်နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့၏ "V" ကက်ဘိနက်တွင်၊ ကျွန်ုပ်တို့သည် ရွေးချယ်စရာနှစ်ခုလုံးကို ပေးဆောင်ပါသည်။ Vacuum breakers များသည် ၎င်းတို့၏ ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးသည့်အတွက် မကြာခဏ ဦးစားပေးလေ့ရှိပြီး SF6 breakers များသည် သီးခြားဝန်နှင့် ပတ်ဝန်းကျင်လိုအပ်ချက်များအပေါ် အခြေခံ၍ ရရှိနိုင်ပါသည်။

Q3: ဓာတ်ငွေ့ဖိအားကို လုံခြုံအောင် ဘယ်လိုသေချာအောင်လုပ်မလဲ။

A- ကျွန်ုပ်တို့သည် 0.4 bar (20°C တွင်) နှင့် အမြင့်ဆုံးကန့်သတ်ချက် 1.4 bar ကို အသုံးပြုပါသည်။ ယူနစ်တစ်ခုစီတွင် အဝေးထိန်းစောင့်ကြည့်ခြင်းနှင့် နှိုးစက်များအတွက် အရန်အဆက်အသွယ်များပါသည့် ဖိအားတိုင်းကိရိယာတစ်ခု ပါဝင်သည်။

Q4: ကြမ်းတမ်းသောပြင်ပပတ်ဝန်းကျင်အတွက် စက်ပစ္စည်းကိရိယာများသည် သင့်လျော်ပါသလား။

A: ဟုတ်ပါတယ်။ RMU သည် အတွင်းပိုင်း ဒီဇိုင်းဖြစ်ပြီး၊ core SF6 tank သည် IP67 အဆင့်သတ်မှတ်ထားသည်။ သင့်လျော်သော ပြင်ပ ကွိုင်စကေး (ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံ) တွင် ထားသောအခါ စိုထိုင်းဆများသော သို့မဟုတ် လေထုညစ်ညမ်းမှု မြင့်မားသော နေရာများတွင် ပေါက်ရောက်သည်။
