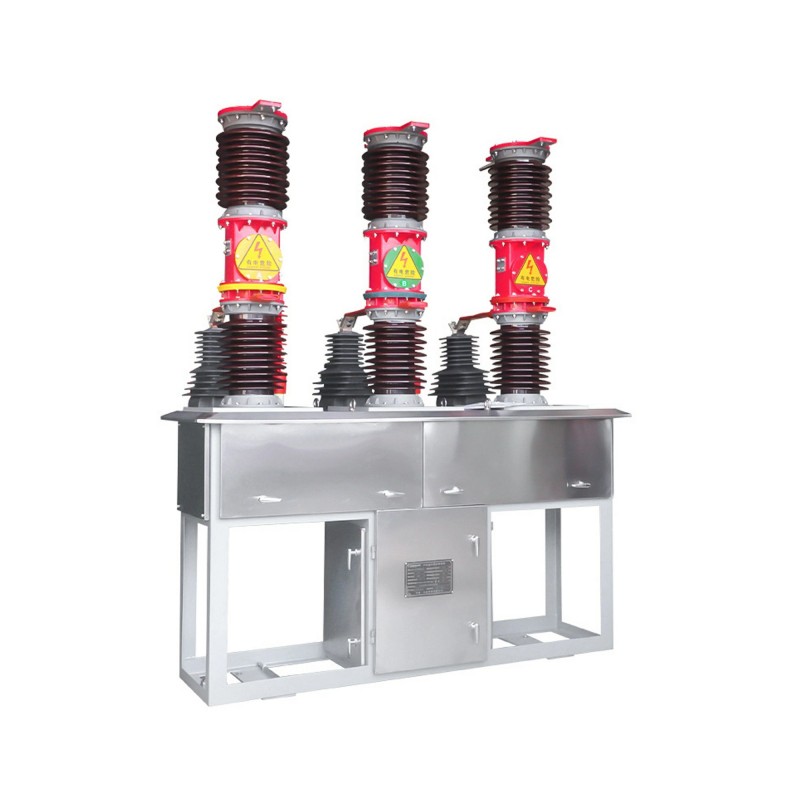

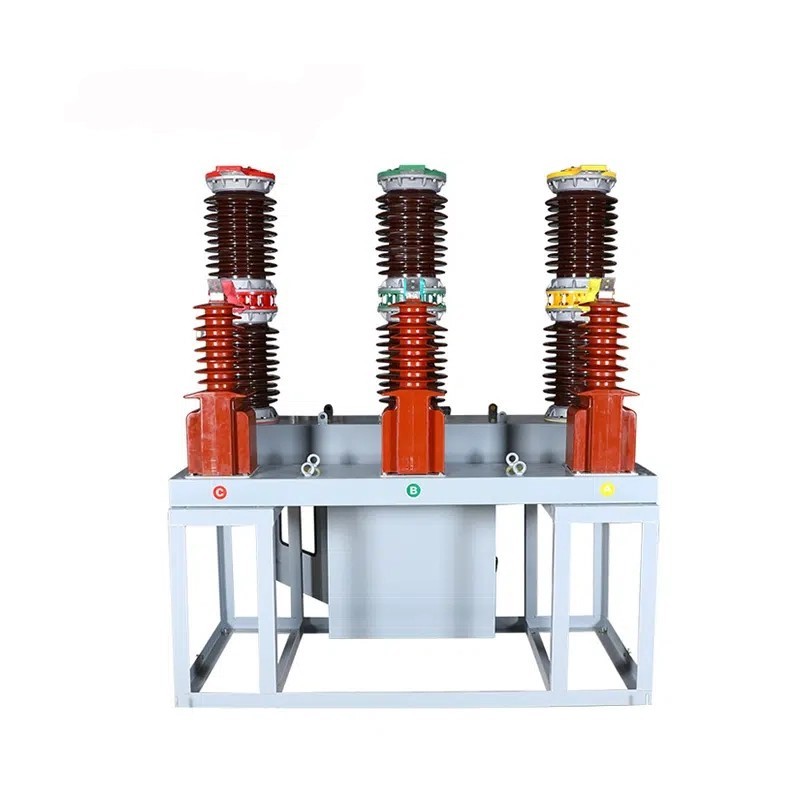

ZW7 ပြင်ပဗို့အားမြင့် AC VCB

အရည်အသွေးမြင့် ZW7 ပြင်ပဗို့အားမြင့် AC VCB ကို တရုတ်ထုတ်လုပ်သူမှ ကမ်းလှမ်းထားပြီး AC 50Hz ကြိမ်နှုန်းနှင့် 40.5KV အဆင့်သတ်မှတ်ထားသော ဗို့အားမြင့်လျှပ်စစ်စနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ပူးတွဲပါစပရိန်လည်ပတ်မှုယန္တရား သို့မဟုတ် လျှပ်စစ်သံလိုက်လည်ပတ်မှုယန္တရားနှင့်အတူ တပ်ဆင်ထားပြီး၊ ၎င်းသည် အဝေးထိန်းလျှပ်စစ်အဖွင့်အပိတ်အပြင် ဆိုက်အတွင်းလက်စွဲစွမ်းအင်သိုလှောင်မှုနှင့် လက်စွဲအဖွင့်/အပိတ်လုပ်ဆောင်မှုများကို ပံ့ပိုးပေးသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

အရည်အသွေးမြင့် ZW7 ပြင်ပဗို့အားမြင့် AC VCB ကို တရုတ်ထုတ်လုပ်သူ Comewill မှ ကမ်းလှမ်းသည်။ ၎င်း၏ဒီဇိုင်းစွမ်းဆောင်ရည်သည် အမျိုးသားစံနှုန်း GB1984-89 "AC High-Voltage Circuit Breakers" နှင့် ကိုက်ညီပြီး International Electric technical Commission (IEC) standard IEC-56 "AC High-Voltage Circuit Breakers" ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

ဤ circuit breaker စီးရီးများကို ပြင်ပ 35KV ပါဝါပို့လွှတ်ခြင်းနှင့် အသွင်ပြောင်းခြင်းစနစ်များတွင် ထိန်းချုပ်ရန်နှင့် ကာကွယ်ရန်အတွက် အဓိကအားဖြင့် အသုံးပြုပါသည်။ ZW7 ပြင်ပဗို့အားမြင့် AC VCB သည် မြို့ပြနှင့်ကျေးလက်ဓာတ်အားလိုင်းများ၏ ပုံမှန်လည်ပတ်မှုနှင့် လျှပ်စီးလျှပ်စစ်ဓာတ်အားလိုင်းများအပြင် စက်မှုနှင့် သတ္တုတူးဖော်ရေးလုပ်ငန်းများအတွက်လည်း သက်ဆိုင်ပါသည်။

တိုင်အမျိုးအစားကြွေထည် လျှပ်ကာပစ္စည်း တစ်ခုလုံး၏ တည်ဆောက်ပုံအား လက်ခံထားသောကြောင့် အပေါ်ပိုင်း insulator သည် vacuum interrupter ကို တိုင်ကြွေထည် လျှပ်ကာတစ်ခုအဖြစ် လုပ်ဆောင်နေချိန်တွင် အောက်ပိုင်းသည် လေဟာနယ်ကို တည်ဆောက်ပေးပါသည်။ ထုတ်ကုန်သည် မကြာခဏ လည်ပတ်မှုအတွက် သင့်လျော်ပြီး ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်း၊ အိုမင်းရင့်ရော်မှု ဆန့်ကျင်ဂုဏ်သတ္တိများ၊ မြင့်မားသော ဖိအားကို ခံနိုင်ရည်ရှိခြင်း၊ မီးလောင်လွယ်ခြင်း၊ ပေါက်ကွဲခြင်း မရှိခြင်း၊ တာရှည်ခံခြင်း၊ ဝန်ဆောင်မှု သက်တမ်းနှင့် တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု လွယ်ကူခြင်းတို့ အပါအဝင် အားသာချက်များကို ကြွားဝါသည်။

ZW7 စီးရီး ပြင်ပဗို့အားမြင့် AC ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာ – ပတ်ဝန်းကျင်အလိုက် လိုက်လျောညီထွေရှိမှု သတ်မှတ်ချက်များ

(ထုတ်လုပ်သူ-Welcome (Wenzhou) Electric Co., Ltd)

1. အလုပ်လုပ်သည့်အပူချိန်သည် -40 ℃ မှ + 40 ℃ အထိ အပူချိန်ကို ခံနိုင်ရည်ရှိပြီး အလွန်အေးသည်ဖြစ်စေ ပူသည်ဖြစ်စေ စွမ်းဆောင်ရည် တည်ငြိမ်သည်။
2. အမြင့်ဆုံး အမြင့်ပေ 1000 မီတာသို့ ရောက်ရှိနိုင်ပြီး လေဖိအားနည်းနေသော်လည်း ကွင်းဆက်မပျက်ဘဲ စိတ်ချယုံကြည်စွာ လည်ပတ်နိုင်ပါသည်။
3. ZW7 ပြင်ပဗို့အားမြင့် AC VCB သည် လေတိုက်နှုန်းကောင်းမွန်ပြီး လေတိုက်နှုန်း တစ်နာရီလျှင် 10 ကီလိုမီတာအထိ ခံနိုင်ရည်ရှိသည်။ မော်ဒယ်တွင် အဆင့်သတ်မှတ်ထားသော ဗို့အား 132/230kV ရှိပါက လိုအပ်ချက်များ ပြည့်မီရန် အနည်းဆုံး လေတိုက်နှုန်း တစ်နာရီလျှင် 3.2 ကီလိုမီတာ လိုအပ်သည်။
4. ငလျင်ဒဏ်ခံနိုင်ရည်သည် အလွန်ကောင်းမွန်ပြီး ပြင်းအား 8 ငလျင်လှုပ်ခတ်နိုင်သည်။ ဘူမိဗေဒအခြေအနေ ညံ့ဖျင်းသောနေရာများတွင်လည်း ၎င်းကိုအသုံးပြုရန် အဆင်သင့်ဖြစ်ပေသည်။
5. ကီလိုဗို့တစ်ခုလျှင် အနည်းဆုံး 31 မီလီမီတာ ရှိသည့် creepage အကွာအဝေးအတွက် စံတစ်ခုရှိသည်။ ပတ်ဝန်းကျင်သည် စိုစွတ်သော သို့မဟုတ် ညစ်ညမ်းနေလျှင်ပင် မီးခိုးရောင်အမှားများကို ထိရောက်စွာ ကာကွယ်နိုင်သည်။
6. ZW7 ပြင်ပဗို့အားမြင့် AC VCB သည် လေထုညစ်ညမ်းမှုကို ပြင်းထန်စွာခံနိုင်ရည်ရှိပြီး Class IV ညစ်ညမ်းသောပတ်ဝန်းကျင်များအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ ရှုပ်ထွေးသော စက်မှုဇုန်များ သို့မဟုတ် ပြင်ပပတ်ဝန်းကျင်များတွင် အသုံးပြုနိုင်သည်။

ပတ်ဝန်းကျင်အလိုက် လိုက်လျောညီထွေရှိမှု ကန့်သတ်ချက်များ

1. အပူချိန်မှာ -40 ℃ မှ + 40 ℃ ရှိပြီး အလွန်အမင်းအေးခြင်း သို့မဟုတ် အပူကို မကြောက်ပါ။

2. အမြင့်ပေ 1000 မီတာထက် မပိုစေဘဲ လုံလောက်ပြီး၊ အနည်းငယ်ဖိအားနည်းသော ပတ်ဝန်းကျင်သည် ၎င်းကို လုံးဝထိခိုက်စေမည်မဟုတ်ပါ။

3. အမြင့်ဆုံးလေတိုက်နှုန်းမှာ တစ်နာရီလျှင် 10 ကီလိုမီတာဖြစ်ပြီး 132/230kV မော်ဒယ်သည် အကောင်းဆုံးစွမ်းဆောင်ရည်ရရှိရန် အနည်းဆုံးလေတိုက်နှုန်း တစ်နာရီလျှင် 3.2 ကီလိုမီတာနှင့် ကိုက်ညီရမည်ဖြစ်သည်။

4. ပြင်းအား 8 ရှိသော ငလျင်များကို ခံနိုင်ရည်ရှိပြီး ငလျင်လှုပ်ခတ်လေ့ရှိသော နေရာများတွင် စိတ်အေးချမ်းသာစွာ အသုံးပြုနိုင်ပါသည်။

5. အနည်းဆုံး 31 မီလီမီတာ creepage အကွာအဝေးသည် ကီလိုဗိုတ်တစ်ခုလျှင် လျှပ်စစ်ဘေးကင်းမှုကို အာမခံပါသည်။

6. Class IV ညစ်ညမ်းသောပတ်ဝန်းကျင်များအတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး ZW7 ပြင်ပဗို့အားမြင့် AC VCB ကို ရှုပ်ထွေးသောစက်မှုဇုန်များနှင့် ပြင်းထန်သောပြင်ပလေထုညစ်ညမ်းမှုရှိသောနေရာများတွင်အသုံးပြုနိုင်ပါသည်။

ZW7 ပြင်ပဗို့အားမြင့် AC VCB ၏ အဓိကနည်းပညာဆိုင်ရာ ဘောင်များ

မဟုတ်ဘူး	ကုသိုလ်ကံ			ယူနစ်	တန်ဖိုး
1	အဆင့်သတ်မှတ်ထားသော ဗို့အား			ကေဗွီ	40.5
2	ကာရံအဆင့်သတ်မှတ်ထားသည်။	ပါဝါကြိမ်နှုန်းသည် ဗို့အားကို ခံနိုင်ရည်ရှိသည်။	အခြောက်စမ်းသပ်		95
			စွတ်စမ်း		80
		Lightning Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည် (အမြင့်ဆုံး)			185
3	လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။			A	1250,1600,2000
4	တိုတောင်းသော circuit breaking လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။			KA	၂၀၊၂၅၊၃၁။၅
5	လုပ်ဆောင်ချက် အပိုင်းကို အဆင့်သတ်မှတ်ထားသည်။				0-0.3s-combination-180s-ပေါင်းစပ်မှု
6	ဝါယာရှော့ဖြစ်ပြီး ပြတ်တောက်သည့်အချိန်များကို အဆင့်သတ်မှတ်ထားသည်။			ကြိမ်	12
7	အဆင့်သတ်မှတ်ထားသော ဝါယာရှော့အပိတ်လျှပ်စီးကြောင်း (အမြင့်ဆုံး)			KA	၅၀၊၆၃၊၈၀
8	အဆင့်သတ်မှတ်ထားသော အထွတ်အထိပ်သည် လက်ရှိကို ခံနိုင်ရည်ရှိသည်။
9	အချိန်တိုအတွင်း လက်ရှိ ခံနိုင်ရည် အဆင့်သတ်မှတ်ထားသည်။			KA	၂၀၊၂၅၊၃၁။၅
10	တိုတောင်းသောပတ်လမ်းစဉ်ဆက်မပြတ်လက်ရှိအဆင့်သတ်မှတ်ထားသည်။			S	4
11	ပျမ်းမျှအဖွင့်အမြန်နှုန်း			ဒေါ်	1.5±0.2
12	ပျမ်းမျှအပိတ်အမြန်နှုန်း				0.7±0.2
13	အဆက်အသွယ်ပိတ်ချိန်			s	≤2
14	အဆင့်သုံးဆင့် ပေါင်းစပ်ထားသော (မိနစ်) ဂိတ်ချိန်ကိုက်ချိန် ကွာခြားချက်				≤2
15	ပိတ်ချိန်				≤150
16	ဖွင့်ချိန်				≤60
17	စက်ပိုင်းဆိုင်ရာဘဝ			ကြိမ်	10000
18	အဆင့်သတ်မှတ်ထားသော လည်ပတ်ဗို့အားနှင့် အရန်လျှပ်စစ်ပတ်လမ်း အဆင့်သတ်မှတ်ထားသော ဗို့အား			V	DC220,110,24
					AC220၊110၊24
19	အဆင့်ပတ်လမ်းတစ်ခုအတွက် DC ခုခံမှု (ထရန်စဖော်မာမပါဘဲ)			μΩ	≤100
20	ဒိုင်းနမစ်နှင့် ပုံသဏ္ဍာန်အဆက်အသွယ်များသည် ဝတ်ဆင်မှုအထူကို ခွင့်ပြုသည်။			မီလီမီတာ	3
21	ကိုယ်အလေးချိန်			ကီလိုဂရမ်	800

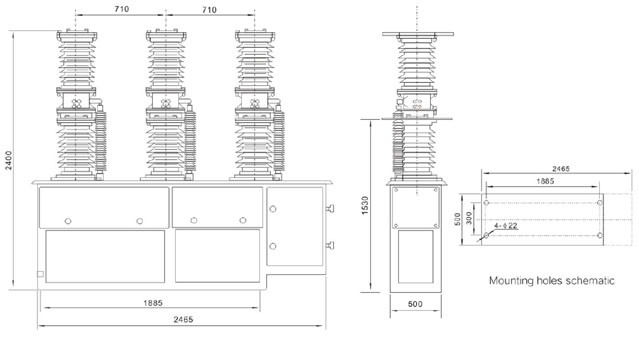

စုစုပေါင်း Dimensions
