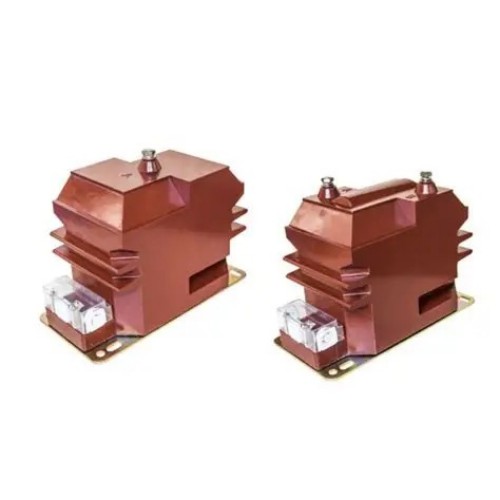

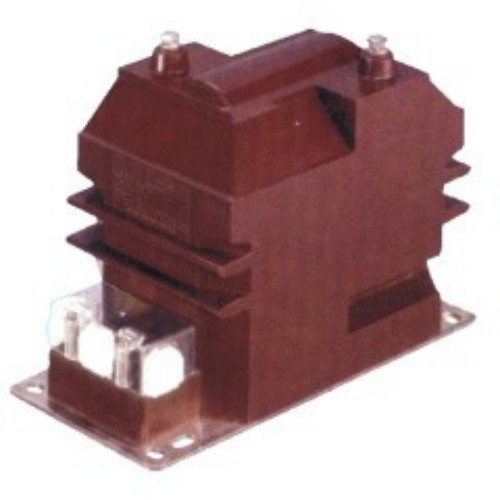

JDZ10-3/6/10A ဗို့အားထရန်စဖော်မာ

အရည်အသွေးမြင့် JDZ10-3/6/10A Voltage Transformer ကို တရုတ်ထုတ်လုပ်သူ Comewill မှ ကမ်းလှမ်းသည်။ ၎င်းကို အရေးပါသောအသုံးချပရိုဂရမ်များအတွက် တီထွင်ဖန်တီးထားခြင်းဖြစ်ပြီး ၎င်းတို့သည် ဗို့အားတိုင်းတာမှု၊ စွမ်းအင်တိုင်းတာမှု၊ အချိန်နှင့်တစ်ပြေးညီ စောင့်ကြည့်စစ်ဆေးခြင်းနှင့် အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားစနစ်များတွင် ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်ကို ပေးဆောင်သည်။

JDZ10 စီးရီးသည် 50Hz နှင့် 60Hz ကြိမ်နှုန်းနှစ်မျိုးလုံးအတွက် လိုက်လျောညီထွေရှိသော 3kV၊ 6kV နှင့် 10kV ဗို့အားအဆင့်များကို လိုက်လျောညီထွေဖြစ်အောင် ဒီဇိုင်းထုတ်ထားပြီး ၎င်းတို့အား ကွဲပြားသော အလယ်အလတ်ဗို့အား လည်ပတ်မှုအခြေအနေများအတွက် လိုက်လျောညီထွေဖြစ်စေသည်။ IEC 186 နှင့် GB1207-2006 စံချိန်စံညွှန်းများနှင့်အညီ တင်းကျပ်စွာထုတ်လုပ်ထားသော ဤထရန်စဖော်မာများသည် စနစ်တိုင်းတာခြင်းနှင့် အကာအကွယ်အတွက် တည်ငြိမ်ပြီး အားကိုးထိုက်သော အခြေခံအုတ်မြစ်ကို ပေးဆောင်သည်။ ယုံကြည်စိတ်ချရသော တရုတ်နိုင်ငံအခြေစိုက် စက်ရုံတစ်ခုအနေဖြင့် Comewill သည် ယူနစ်တိုင်းတွင် တင်းကျပ်သော အရည်အသွေးစံနှုန်းများနှင့် ကိုက်ညီကြောင်း သေချာပါသည်။

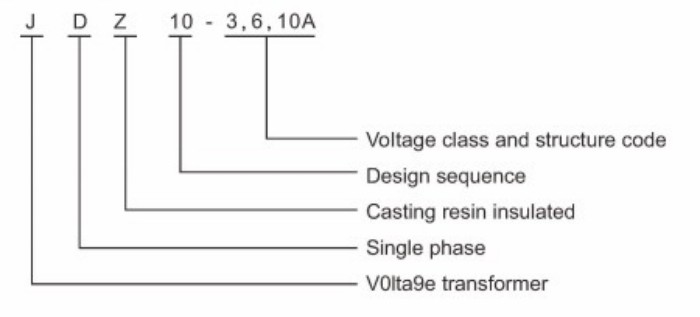

အမျိုးအစားသတ်မှတ်ခြင်း။

Comewill ၏ RZL-10 နှင့် JDZ10-3/6/10 ဗို့အားထရန်စဖော်မာများ၏ မော်ဒယ်ပုံစံသတ်မှတ်ခြင်းသည် စက်ပစ္စည်း၏ ပင်မဂုဏ်ရည်များကို ရှင်းရှင်းလင်းလင်း သတ်မှတ်သည်-
J- Voltage Transformer – စက်ပစ္စည်းအမျိုးအစားကို သတ်မှတ်သည်။
D- Single Phase – Single-Phase Power System Application များအတွက် သင့်လျော်သည်။
Z- Epoxy Resin Cast Insulation - လျှပ်ကာများ၏ စွမ်းဆောင်ရည်နှင့် ကြာရှည်ခံမှုကို မြှင့်တင်ပေးပါသည်။
3၊ 6၊ 10- ဗို့အားအဆင့်များ – 3kV၊ 6kV နှင့် 10kV စနစ်များနှင့် လိုက်ဖက်ညီမှုကို ခွဲခြားသတ်မှတ်သည်။

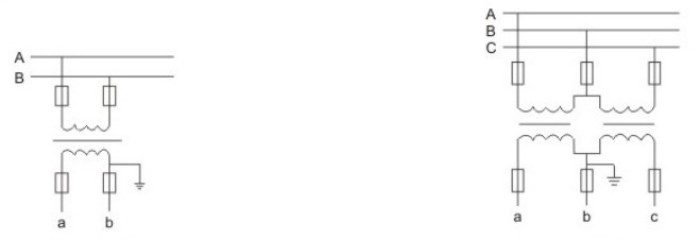

ဝါယာကြိုးပုံများ

ထရန်စဖော်မာများသည် single-phase နှင့် three-phase wiring configurations များကို ပံ့ပိုးပေးပြီး အမျိုးမျိုးသော တပ်ဆင်မှုလိုအပ်ချက်များအတွက် လိုက်လျောညီထွေဖြစ်စေသည်။
Single-phase line wiring diagram
အဆင့်သုံးဆင့် ကြိုးကြိုးပုံ

အဆင့်သုံးလိုင်း၏ Wriring Diagram

ဝန်ဆောင်မှုအခြေအနေများ

အကောင်းဆုံးစွမ်းဆောင်ရည်နှင့် တိုးချဲ့ဝန်ဆောင်မှုသက်တမ်းကို သေချာစေရန်အတွက် Comewill JDZ10-3/6/10A ဗို့အား Transformer အတွက် အောက်ပါလုပ်ငန်းဆောင်ရွက်မှုအခြေအနေများကို အကြံပြုထားပါသည်။
အမြင့်ပေ- အထူးပြုပြင်မွမ်းမံခြင်းမရှိဘဲ အမြင့်ပေ 3,000 မီတာအထိ တပ်ဆင်ရန် သင့်တော်သည်။
ပတ်ဝန်းကျင် အပူချိန်- လျှပ်ကာများ ပျက်စီးခြင်းနှင့် တိကျမှုသွေဖည်ခြင်းမှ ကာကွယ်ရန် -5°C မှ +40°C အတွင်း လည်ပတ်နိုင်သော အပူချိန်။
နှိုင်းရစိုထိုင်းဆ- 20°C တွင် 65% အများဆုံး 65% သည် အတွင်းပိုင်းအစိတ်အပိုင်းများ၏ အစိုဓာတ်ကြောင့် ရင့်ရော်ခြင်းကို ရှောင်ရှားရန်။
ညစ်ညမ်းမှုအဆင့်- Class II ညစ်ညမ်းသောပတ်ဝန်းကျင်အတွက် ဒီဇိုင်းထုတ်ထားပြီး အတွင်းပိုင်း သို့မဟုတ် ပြင်ပတွင် ညစ်ညမ်းမှုအသေးအမွှားများကို ကိုင်တွယ်ဖြေရှင်းနိုင်စွမ်းရှိသည်။
တပ်ဆင်ခြင်းပတ်ဝန်းကျင်- Casing နှင့် အတွင်းပိုင်းအ၀င်ပေါက်များကို ကာကွယ်ရန်အတွက် အဆိပ်ဓာတ်ငွေ့များ ကင်းစင်နေသင့်သည်။
သင့်အဆုံးရှိ တပ်ဆင်မှုပတ်ဝန်းကျင်သည် အထူးဖြစ်နေပါက (မြင့်မားသောစိုထိုင်းဆနှင့် အဆိပ်ဓာတ်ငွေ့များကဲ့သို့) လိုက်လျောညီထွေဖြစ်စေမည့် အစီအစဉ်ကို စိတ်ကြိုက်ပြင်ဆင်ရန် ကြိုတင်ဆက်သွယ်နိုင်ပါသည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

JDZ10-3/6/10A ဗို့အားထရန်စဖော်မာအား GB20840.3-2013 နှင့် GB20840.1-2010 စံချိန်စံညွှန်းများနှင့်အညီ ထုတ်လုပ်ထားပြီး နိုင်ငံတော် လိုအပ်ချက်များနှင့် အပြည့်အဝ လိုက်လျောညီထွေရှိစေရန် အာမခံပါသည်။ အဓိကသတ်မှတ်ချက်များ ပါဝင်သည်-
Load Power Factor- cos Φ = 0.8 (lag)၊ သမားရိုးကျ သာမညပတ်လမ်းလက္ခဏာများနှင့် ချိန်ညှိထားသည်။
Creepage Distance- ညစ်ညမ်းမှုအဆင့် II အတွက် ဒီဇိုင်းထုတ်ထားပြီး insulation flashover အန္တရာယ်များကို လျှော့ချပေးသည်။
စွမ်းဆောင်ရည်- ပုံမှန်လည်ပတ်မှုအခြေအနေများအောက်တွင် တည်ငြိမ်သော တိုင်းတာခြင်းနှင့် အကာအကွယ်တုံ့ပြန်မှု။

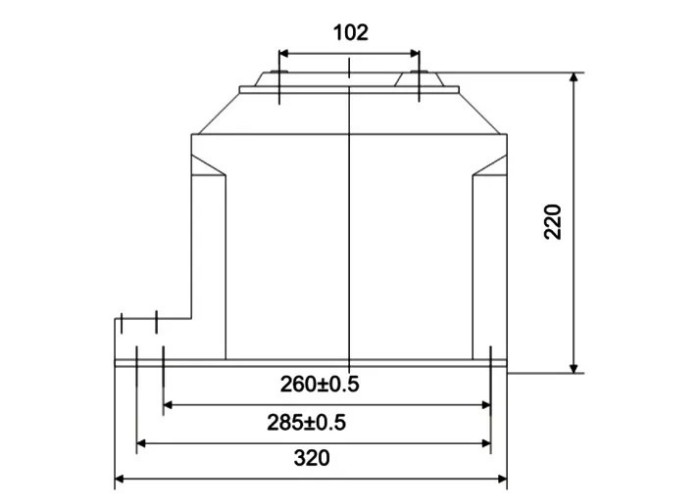

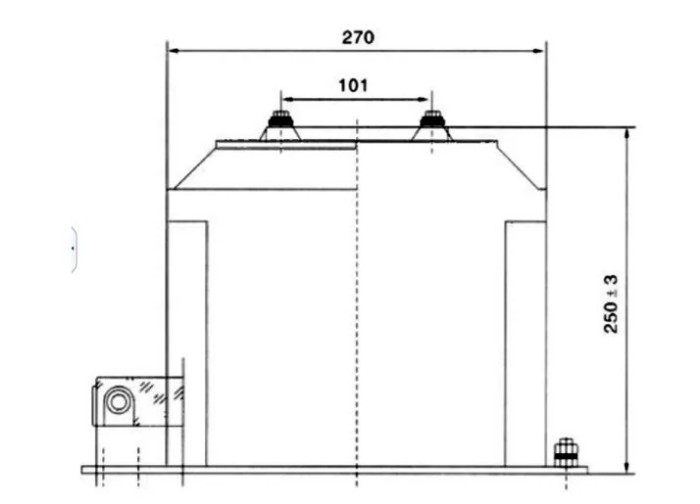

တပ်ဆင်မှု၏ ကောက်ကြောင်းနှင့် အတိုင်းအတာများ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1. ဤ JDZ10-3/6/10A ဗို့အား Transformer ၏ အဓိကအင်္ဂါရပ်များကား အဘယ်နည်း။
Epoxy resin cast insulation၊ အပြည့်အဝအလုံပိတ်၊ single-phase ဒီဇိုင်း၊ ကျစ်လစ်သောအရွယ်အစားနှင့် မြင့်မားသောကြာရှည်ခံမှု။

2. မည်သည့်ဗို့အားအဆင့်နှင့် ကြိမ်နှုန်းများကို ပံ့ပိုးပေးသနည်း။
3kV၊ 6kV နှင့် 10kV၊ 50Hz သို့မဟုတ် 60Hz စနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

၃။ မည်သည့်စံနှုန်းများနှင့် ကိုက်ညီသနည်း။
IEC 186 နှင့် GB1207-2006 (GB20840.3-2013 / GB20840.1-2010)။

4. လိုအပ်သော လုပ်ငန်းဆောင်ရွက်မှုအခြေအနေများကား အဘယ်နည်း။
အမြင့် ≤ 3000 မီတာ၊ အပူချိန် -5°C မှ +40°C၊ စိုထိုင်းဆ ≤65% 20°C၊ Class II ညစ်ညမ်းမှုအဆင့်၊ အဆိပ်သင့်ဓာတ်ငွေ့မရှိပါ။

5. အထူးပတ်ဝန်းကျင်အတွက် စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။
ဟုတ်ကဲ့၊ Comewill သည် မြင့်မားသော စိုထိုင်းဆ သို့မဟုတ် အဆိပ်ရှိသော အခြေအနေများအတွက် စိတ်ကြိုက်ပြင်ဆင်မှုကို ပေးပါသည်။

6. မော်ဒယ်စာလုံးတွေက ဘာကို ဆိုလိုတာလဲ။
J = Voltage Transformer, D = Single Phase, Z = Epoxy Resin Cast Insulation, 3/6/10 = Voltage Level ။

7. မည်သည့်တိကျသောအတန်းများရရှိနိုင်သနည်း။
15VA မှ 90VA အထိ အဆင့်သတ်မှတ်ထားသော အထွက်များပါရှိသော 0.2၊ 0.5၊ 1 နှင့် 6P။
