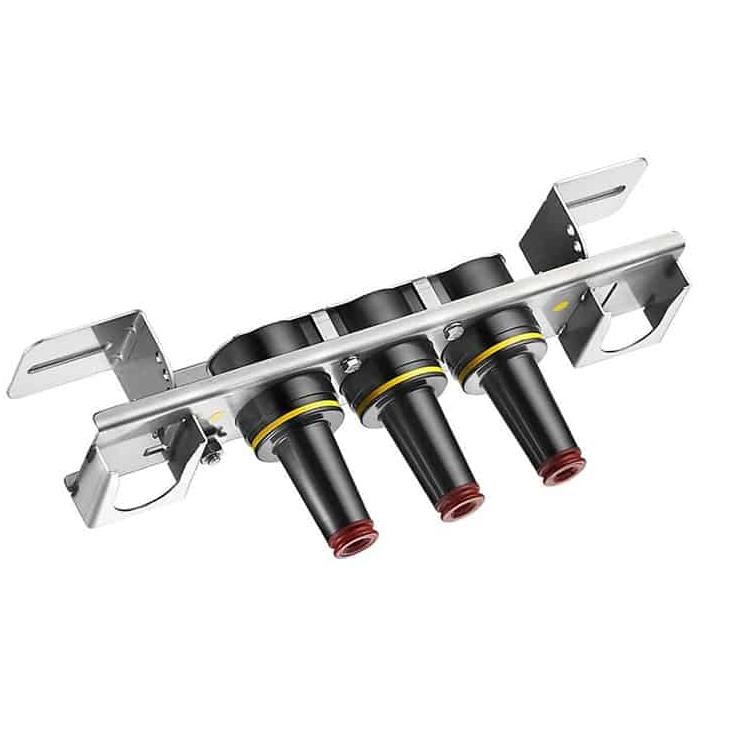

15KV 200A Loadbreak Junctio

Comewill စက်ရုံ၏ 15KV 200A Loadbreak Junction သည် အခြေအနေများ မည်သို့ပင်ရှိစေကာမူ ယုံကြည်စိတ်ချရပြီး တသမတ်တည်း စွမ်းဆောင်နိုင်စေမည့် ကြေးနီလက်ရှိသယ်ဆောင်သည့်လမ်းကြောင်းကို ပါရှိသည်။
၎င်းသည် IEEE Standard 386 သတ်မှတ်ချက်များနှင့် ပြည့်မီပြီး IEEE Standard 386 နှင့် ကိုက်ညီသည့် ပြိုင်ဘက်များ၏ ထုတ်ကုန်များနှင့် အခြားမိတ်လိုက်အစိတ်အပိုင်းများနှင့် လုံး၀ လဲလှယ်နိုင်သည်။ ကိုက်ညီသည့်အစိတ်အပိုင်းများဖြင့် ထည့်သွင်းသည့်အခါ၊ ဤ loadbreak လမ်းဆုံသည် အပြည့်အဝ အကာအရံချိတ်ဆက်မှုကို ပေးဆောင်သည်၊ loadbreak applications များအတွက် အကောင်းဆုံးဖြစ်သည်။

15KV 200A Loadbreak Junction ဆိုတာဘာလဲ။

15KV 200A Loadbreak Junction သည် loadbreak (တိုက်ရိုက် ကူးပြောင်းခြင်း) လည်ပတ်မှုကို ခွင့်ပြုနေစဉ်တွင် 15kV မြေအောက်ကေဘယ်များကို ဘေးကင်းစွာ ချိတ်ဆက်ရန်၊ အကိုင်းအခက်နှင့် အပိုင်းပိုင်းခွဲရန် ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များတွင် အသုံးပြုသည့် အလတ်စား ဗို့အားကြိုးချိတ်ဆက်ကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းတွင် ပုံမှန်အားဖြင့် 200A အင်တာဖေ့စ်အများအပြား (ဥပမာ 2၊ 3၊ သို့မဟုတ် 4 နည်းလမ်းများကဲ့သို့) တွင် အတွင်းဘက်တွင် ပေါင်းစပ်ထားသော၊ လိုက်လျောညီထွေရှိသော loop၊ ကိုနှိပ်ခြင်း သို့မဟုတ် splice configurations များကို ဖွင့်ပေးသည့် အတွင်းပိုင်းဘတ်စ်ကားများ ပါဝင်သည်။ IEEE Standard 386 ဖြင့် တည်ဆောက်ထားသောကြောင့် pad-mounted transformers၊ switchgear နှင့် underground vault applications များတွင် အပြည့်အဝ အကာအရံ၊ ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေသည်။

ထုတ်လုပ်မှုစမ်းသပ်မှုများ

IEEE/ANSI Standard 386 အရ စမ်းသပ်မှုများ။
အနည်းဆုံး Corona ဗို့အားအဆင့် – 11 kV
AC 1 မိနစ်ခံနိုင်ရည် - 34 kV

Chardon ထုတ်လုပ်မှု လုပ်ငန်းစဉ်လိုအပ်ချက်များနှင့်အညီ စမ်းသပ်မှုများ
ရုပ်ပိုင်းဆိုင်ရာစစ်ဆေးခြင်း။
Periodic Dissection
Periodic X-ray ခွဲခြမ်းစိတ်ဖြာခြင်း။

ဗို့အားအဆင့်သတ်မှတ်ချက်များ
ဗို့အားအတန်းအစား 15 kV
မက်တယ်။ အဆင့်သတ်မှတ်ခြင်းအဆင့်မှ Phase 14.4 kV
မက်တယ်။ အဆင့်သတ်မှတ်ခြင်းအဆင့်မှ Ground 8.3 kV
AC 1 မိနစ် 34 kV ခံနိုင်ရည်ရှိသည်။
DC 15 မိနစ်ခံနိုင် 53 kV
BIL နှင့် Full Wave Crest 95 kV
အနည်းဆုံး Corona ဗို့အားအဆင့် 11 kV
လက်ရှိ အဆင့်သတ်မှတ်ချက်များ
အဆက်မပြတ် : 200 amps rms
ကူးပြောင်းခြင်း- 14.4 kV တွင် 200 amps rms တွင် 10 လည်ပတ်မှု
Fault Close : 10,000 amps rms သည် 0.17 s အတွက် 14.4 kV တွင် အချိုးကျသော 0.17 s ဖြင့် အောင်မြင်သော switching လုပ်ငန်းများကို ဆက်တိုက်လုပ်ဆောင်ပြီးနောက်
အချိန်တို:
• 10,000 amps rms သည် 0.17 s အတွက် အချိုးကျသည်။
• 3,500 amps rms သည် 3.0 s အတွက် အချိုးကျသည်။

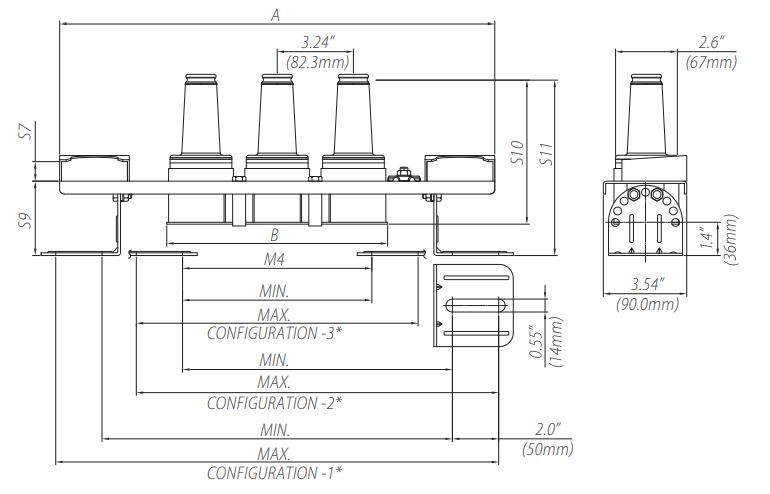

Bracket Dimensional အချက်အလက်နှင့် လမ်းဆုံ

Loadbreak လုပ်ဆောင်မှု အဆင့်များ

1. ဆွဲကြိုးကို ဆွဲထားသော မျက်လုံးတွင် ကုပ်ချောင်းကို လုံခြုံစွာ ကပ်ပါ။
2. မည်သည့်ဆွဲငင်အားမျှ မသုံးပါနှင့် — တံတောင်ဆစ်နှင့် ချုံကြားရှိ မျက်နှာပြင်ပွတ်တိုက်မှုကို ချိုးဖျက်ရန် ချိတ်ဆက်ကိရိယာကို နာရီလက်တံအတိုင်း အနည်းငယ်လှည့်ပေးပါ။
3. ချိတ်ဆက်ကိရိယာကို လျင်မြန်ခိုင်မာသောရွေ့လျားမှုဖြင့် ချုံတွင်းမှ တည့်တည့်ဆွဲထုတ်ပါ။ ချိတ်ဆက်ကိရိယာကို မည်သည့်မြေပြင်လေယာဉ်နှင့်မဆို ဝေးဝေးတွင်ထားပါ။
4. အဆိုပါဆက်စပ်ပစ္စည်း၏လည်ပတ်မှုလမ်းညွှန်ချက်များအတိုင်း သင့်လျော်သောဆက်စပ်ပစ္စည်းကိရိယာပေါ်တွင် ချိတ်ဆက်ကိရိယာကို ထားရှိပါ။
5. ထိတွေ့ထားသော စွမ်းအင်ရှိသော ချုံပုတ်များပေါ်တွင် လျှပ်ကာအကာအဖုံး (စနစ်မြေပြင်နှင့် ချိတ်ဆက်ထားသော ရေမြောင်းဝိုင်ယာပါရှိသော) ကုပ်ချောင်းကို အသုံးပြုပါ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

15KV 200A Loadbreak Junction ၏ အဓိကလုပ်ဆောင်ချက်ကား အဘယ်နည်း။
စွမ်းအင်ဖြန့်ဖြူးမှုစနစ်များတွင် ဘေးကင်းသော loadbreak switching ကိုခွင့်ပြုနေစဉ်တွင် အပိုင်းလိုက်ခွဲခြင်း၊ လှည့်ခြင်း၊ နှိပ်ခြင်း သို့မဟုတ် ပေါင်းစည်းရန် အသုံးပြုသည်။
အခြားအမှတ်တံဆိပ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသလား။
ဟုတ်ပါသည်၊ ၎င်းသည် IEEE Standard 386™ ကို အပြည့်အဝလိုက်နာပြီး အခြားသဟဇာတဖြစ်သော ခွဲထွက်နိုင်သော လျှပ်ကာချိတ်ဆက်ကိရိယာစနစ်များနှင့် ပြီးပြည့်စုံသော လဲလှယ်နိုင်မှုကို အာမခံပါသည်။
မြေအောက် တပ်ဆင်မှုများတွင် အသုံးပြုနိုင်မည်လား။
မေးတာ။ အစိုဓာတ်၊ ဖုန်မှုန့် နှင့် အာကာသ ကန့်သတ်ချက်များ အဖြစ်များသော မြေအောက် တဲအပလီကေးရှင်းများအတွက် အထူးဒီဇိုင်းထုတ်ထားပါသည်။
15KV 200A Loadbreak Junction သည် မည်သည့်ဘေးကင်းရေးအင်္ဂါရပ်များကို ပေးဆောင်သနည်း။
၎င်းသည် အပြည့်အဝ အကာအရံရှိသော EPDM လျှပ်ကာ၊ ထိန်းချုပ်ထားသော loadbreak လုပ်ဆောင်ချက်၊ မြင့်မားသော တွန်းအားကို ခံနိုင်ရည်ရှိပြီး ဘေးကင်းသော ကူးပြောင်းမှုအတွက် တည်ငြိမ်သော arc ပြတ်တောက်မှု စွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။
